Protectores con tecnología TCG

Iskra Zascite, distribuida por DISMATEL, anuncia nuevos protectores con tecnología TCG multipolo que, al eliminar completamente la corriente de fuga, evitan que el varistor sufra degradación alguna salvo la producida por las propias sobretensiones.

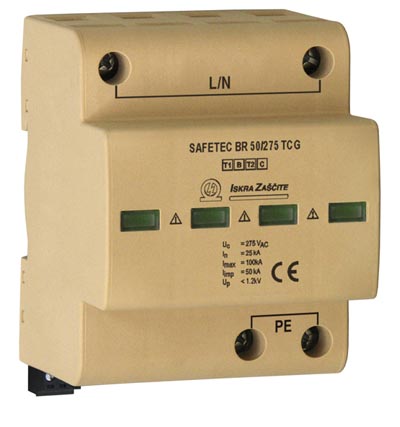

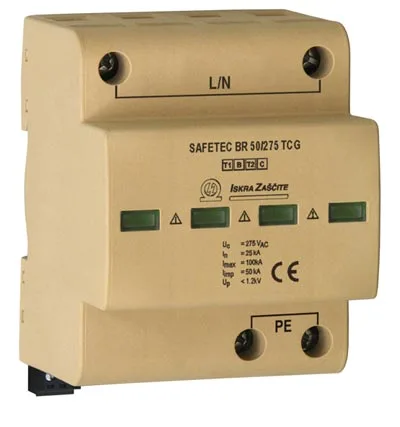

Los descargadores de corriente SAFEBLOC B sn protectores con tecnología TCG, que se componen de varistores (MOV), circuito de control térmico (TCG) descargador de gas de alta energía (GDT) y dispositivo de desconexión de última generación, han sido desarrollados para salvaguardar ante los impactos parciales directos e indirectos de rayos y las sobretensiones inducidas por los mismos en zonas 0A – 2 (IEC 62305).

Los varistores proporcionan, en una sola etapa, protección “todo en uno” de Clase I y II / Tipo 1 y 2 / B y C con capacidad de drenar 12.5 o 25 kA de rayo directo (10/350 µs) por polo y suprimir los transitorios previos asociados a las perturbaciones.

Ideales en redes TNS, TNC e IT, los protectores con tecnología TCG SAFEBLOC B también destacan por cubierta IP 20, rango de temperatura operativa de -40 a +80 °C, contacto de teleseñalización (modelos BR) y compatibilidad con los estándares IEC / EN 61643-11 y UL 1449 (Tercera Edición).

Este diseño compacto para cuadro eléctrico proporciona la máxima seguridad ante los efectos del rayo y las sobretensiones, ya que su producción y control de calidad garantizan que sus varistores y descargadores se encuentren actualmente entre los más apreciados por los clientes.

Protectores con tecnología TCG

Además de impedir la corriente causante de la degradación del varistor (inmunidad TOV), la tecnología TCG contribuye a alargar la vida útil del dispositivo, realizar una desconexión de red segura (para evitar la posibilidad de incendio) y frenar la generación de arcos voltaicos.

La tecnología TCG está formada por dos circuitos independientes en serie con el propio varistor protector. Una rama está compuesta por el seriado de una bobina, con un pequeño descargador y una PTC.

Este conjunto constituye el núcleo de la protección al suprimir la corriente de fugas del descargador. En caso de una sobretensión temporal, la corriente por el varistor no aumenta más allá de los 10 mA debido a la limitación que pone la PTC. La combinación de la serie GDT-Bobina-PTC también ayuda a minimizar la tensión residual.

La otra rama está compuesta por un descargador de alto poder de drenaje que entra en conducción en caso de sobretensión transitoria. Todo ello hace que los protectores con tecnología TCG SAFEBLOC B TCG se conviertan en el elemento más adecuado para proteger contra el rayo directo con único elemento de Clase I+II.

El diseño mecánico está realizado por un aislador rotatorio que elimina el arco eléctrico entre la superficie del MOV y el mecanismo de desconexión térmico. Así se establece un “aislamiento” que cubre la superficie conductora que podría iniciar un arco eléctrico.
