Con capacidad para enrutar señales de hasta 32 fuentes HDMI a 32 pantallas, la matriz de switching HDMI 4K SM-16X16-HD4K soporta resoluciones Ultra-HD y múltiples plataformas.

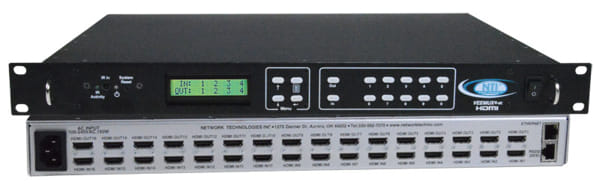

La matriz de switching HDMI 4K SM-16X16-HD4K de Network Technologies es un dispositivo que permite enrutar señales de vídeo digital 4Kx2K HDMI y audio embebido desde hasta 32 fuentes de vídeo HDMI—como ordenadores, reproductores Blu-Ray o receptores de satélite—hacia hasta 32 pantallas, incluyendo monitores, televisores 4K y proyectores.
Equipada con conectores HDMI hembra tanto en las entradas como en las salidas, es compatible con fuentes de vídeo UHD y soporta resoluciones de hasta Ultra-HD 4Kx2K (3840×2160 y 4096×2160 a 24/30/60 Hz RGB/YUV 4:4:4). Además, ofrece soporte para HDCP 2.2 y 1.4, asegurando la protección de contenido digital de alta definición.
Esta matriz HDMI tiene un ancho de banda máximo de datos de 18 Gbps, lo que garantiza una transmisión de señal de alta calidad sin pérdidas.
Además, resulta compatible con múltiples plataformas, incluyendo Windows 7/8/10/11, Windows Server 2008/2012/2016/2019/2022, Solaris, Linux, FreeBSD y macOS 10/11/12/13.
Protocolos y conectividad
En cuanto a protocolos, la matriz soporta HTTP, HTTPS, TCP/IP, DHCP, UDP, ARP, TLS v1.2 y opera bajo IPv4, facilitando su integración en diversas redes y sistemas de control. La alimentación del dispositivo se realiza a través de una entrada de 100 a 240 VAC a 50 o 60 Hz mediante un conector IEC, incluyendo el cable de alimentación específico para cada país. El consumo máximo de energía para el modelo SM-16X16-HD4K es de 150 W.
Pensada para entornos exigentes, esta matriz opera en un rango de temperatura que va desde los 0 hasta los +40 °C, y soporta temperaturas de almacenamiento de -30 a +60 °C con una humedad relativa de funcionamiento y almacenamiento del 5 al 90% sin condensación.
El tamaño del SM-16X16-HD4K es de 483x370x44 mm sin la bandeja de gestión de cables y de 483x466x44 mm con ella.
La SM-16X16-HD4K tiene una vida media entre fallos (MTBF) de 25.024 horas y, para su correcto funcionamiento, se requieren cables de interfaz entre las fuentes de vídeo, las pantallas y el conmutador. Soporta longitudes de cable de hasta 6 metros para resoluciones 4Kx2K a 60 Hz y hasta 15 metros para 1080p a 60 Hz usando cables HDMI pasivos.
Es posible utilizar cables de mayor longitud, siempre que cuenten con un ecualizador de vídeo incorporado, también conocidos como «cables HDMI activos». Se recomienda utilizar cables HD-xx-MM HDMI para conectar una fuente o pantalla HDMI.
Los modelos HD-3/6/10/15-MM soportan resoluciones hasta 4K a 60 Hz, mientras que los HD-25/30/50-MM soportan hasta 1080p a 60 Hz.
Compatibilidad y certificaciones
Para conexiones de hasta 30 metros, se pueden emplear cables activos HDMI 4K HD-ACT-xx-MM para conectar una fuente o pantalla HDMI. Los modelos HD-ACT-25/30/40/50/60-MM soportan resoluciones de hasta 4K a 60 Hz (18 Gbps), y los HD-ACT-75/100-MM hasta 4K a 30 Hz (10.2 Gbps). También es compatible con cables DP-HD-xx-MM para conectar una fuente DisplayPort hasta a 4,5 metros del conmutador, soportando resoluciones de hasta 4K a 30 Hz 4:4:4 y 4K a 60 Hz 4:2:0.
El dispositivo cuenta con aprobaciones regulatorias CE y RoHS, y conformidad con la TAA, asegurando su cumplimiento con estándares internacionales. Incluye una garantía de dos años y es compatible con otros productos de NTI, como extensores, conmutadores, divisores y cables para aplicaciones complejas.
Por ejemplo, se puede combinar con el extensor HDMI 4K a través de un cable CATx (ST-C64K-300), que soporta resoluciones de hasta 4K a 30 Hz.
Asimismo, se pueden utilizar cables activos ópticos HDMI 4K (HD4K18GB-FO-xxM-MM) y cables activos HDMI 4K a 30 Hz con amplificador de señal integrado (HD-ACT-xx-MM) para ampliar las posibilidades de conexión. Los cables de interfaz DisplayPort a HDMI macho-macho 4K (DP-HD-xx-MM) también son compatibles, soportando resoluciones hasta 4K a 30 Hz 4:4:4 y 4K a 60 Hz 4:2:0.
